一、主要特点:
1、支撑结构形式多样,如玻璃肋点支式幕墙、(艺术)钢结构点支式幕墙、空间张拉索/杆点支式幕墙等,能够满足不同建筑结构以及装饰效果。
2、构件精巧美观,结构稳固实用,空间利用率低,效果通透, 实现金属结构与玻璃装饰艺术的完美融合,使室内空间和室外环境自然和谐,浑然一体。
3、装饰面板与驳接爪之间的连接方式为球铰连接,具有较强的吸收变形的能力,因而广泛应用于异形幕墙、生态幕墙及其他艺术性建筑外装饰。
二、主要分类:

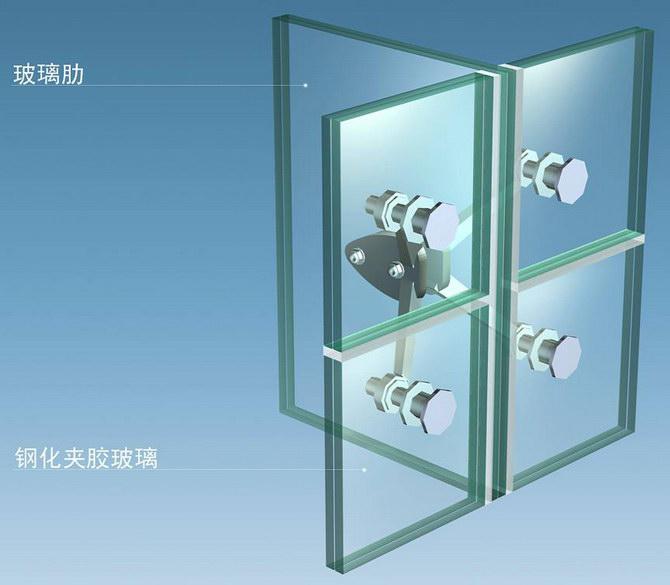

1、玻璃肋点支式幕墙。
玻璃肋点支式幕墙是玻璃面板与支承结构均为玻璃的幕墙形式,也是全玻幕墙的一种。支撑构件为玻璃肋,玻璃肋支承(主要为吊挂)在建筑主体结构上,在玻璃肋上安装连接板或钢爪,通过夹具或驳接头将事先四角开孔的面板玻璃紧紧固定。

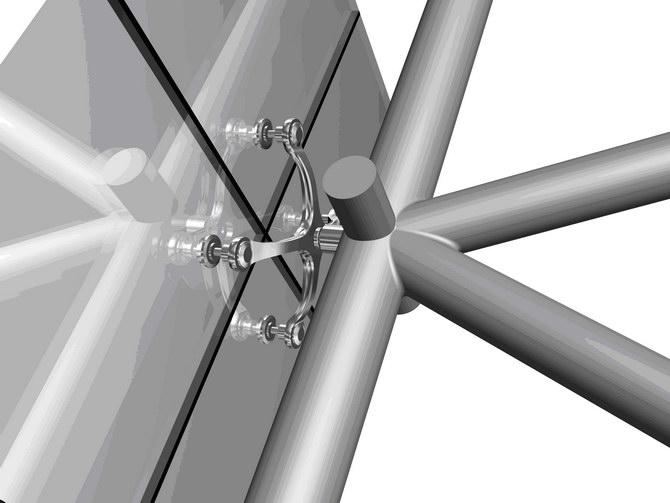

2、(艺术)钢结构点支式幕墙。
(艺术)钢结构点支式幕墙是支承结构为钢结构的幕墙形式。作为支撑体系的钢结构可以由圆钢管构成也可以由其他形式的铰支桁架构成,钢结构上安装驳接钢爪,通过夹具或驳接头将事先四角开孔的面板玻璃紧紧固定。因幕墙的外形依赖于钢结构的形状,而钢结构的形式可根据实际需要呈现出独特的艺术气息,因而是这种幕墙在异形幕墙、生态幕墙领域内运用颇多。

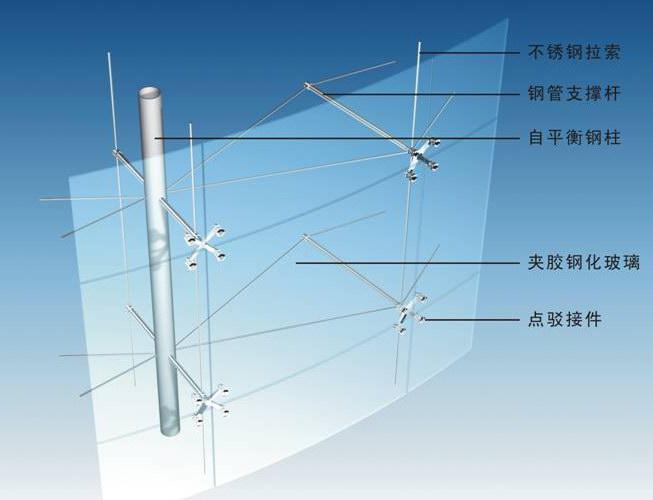

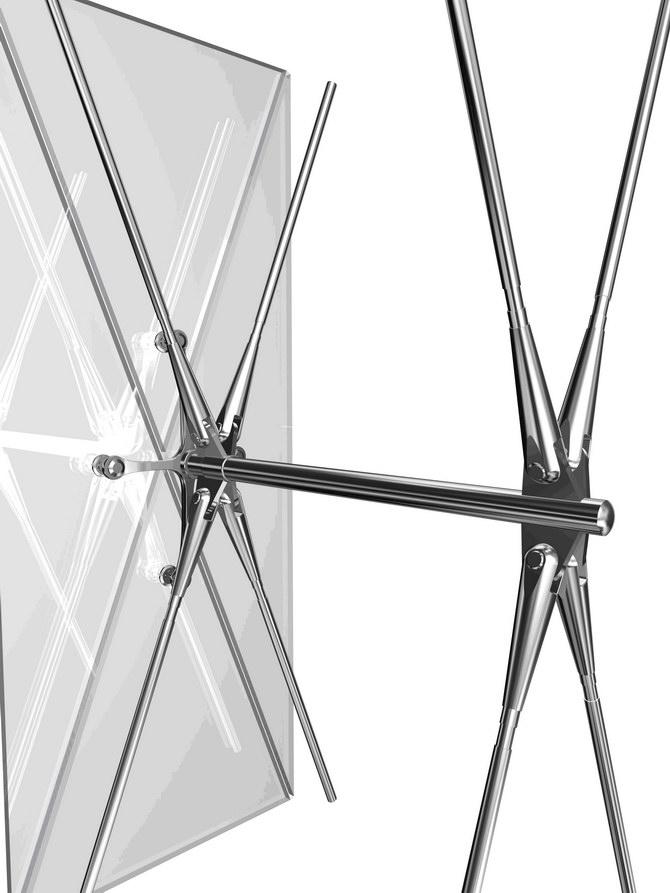

3、空间张拉索/杆点支式幕墙。
空间张拉索/杆点支式幕墙是采用预应力张拉索/杆体系作为支撑结构的点支式幕墙。整个结构体系由张拉索/杆、不锈钢撑杆及玻璃连接爪件等组成。根据建筑主体结构的实际情况,可选取水平或垂直方向作为主受力方向,主受力方向上的预应力张拉索/杆体系为双向受力体系,可采取鱼腹式或交叉式两种形式。值得一提的是,拉索和拉杆可以单独使用也可以相互配合使用,使得这种结构体系灵活多变,适应度高。主要技术特点如下:
(1)幕墙整体通透感较强,支撑体系简洁大方;系统构成较为简单合理,经济实用;需要一定的进深尺度,占用一定的室内空间。
(2)索、杆等构件为不锈钢材质,特殊的金属质感突显独特的结构美感,具有较强的装饰功能。
(3)系统技术及制造施工工艺成熟可靠,精度及质量等易于保证。
(4)结构体系中的预拉力全部施加于与幕墙相连的周边主体结构上,因而主体结构的承载能力有较高要求。
(5)设计时,必须预先考虑施工的步骤,尤其必须预先规定好张拉预应力和铺设面板的步骤,实际施工时必须严格按照规定的步骤进行。
三、工程案例:
1、上海科技城(鲁班奖、白玉兰奖)
2、澳门亚马喇广场(国内第一座仿生艺术幕墙)

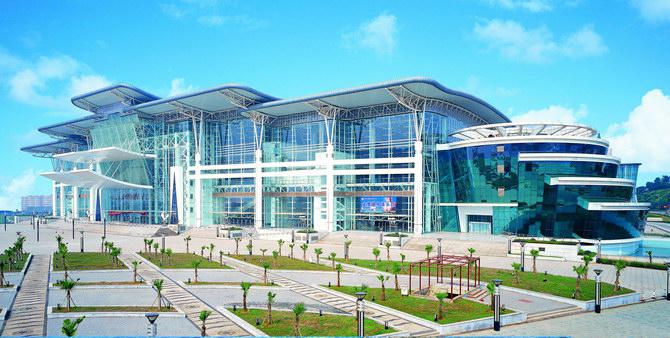

3、湖南国际会展中心(金鹏奖)
|
